安装说明

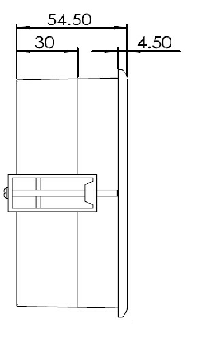

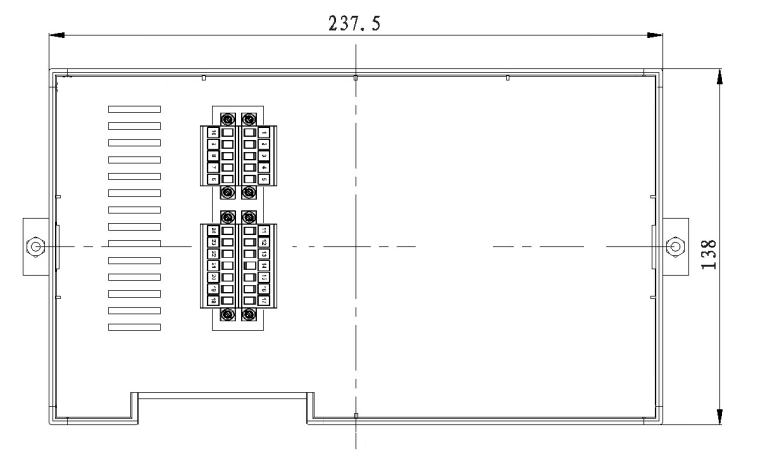

1.硫化罐控制器（单位mm）

*建议主控面板安装开孔尺寸为252X139（单位mm）。安装时将配套卡口放入侧面的安装口中，并旋紧螺丝压紧电器箱面板框。

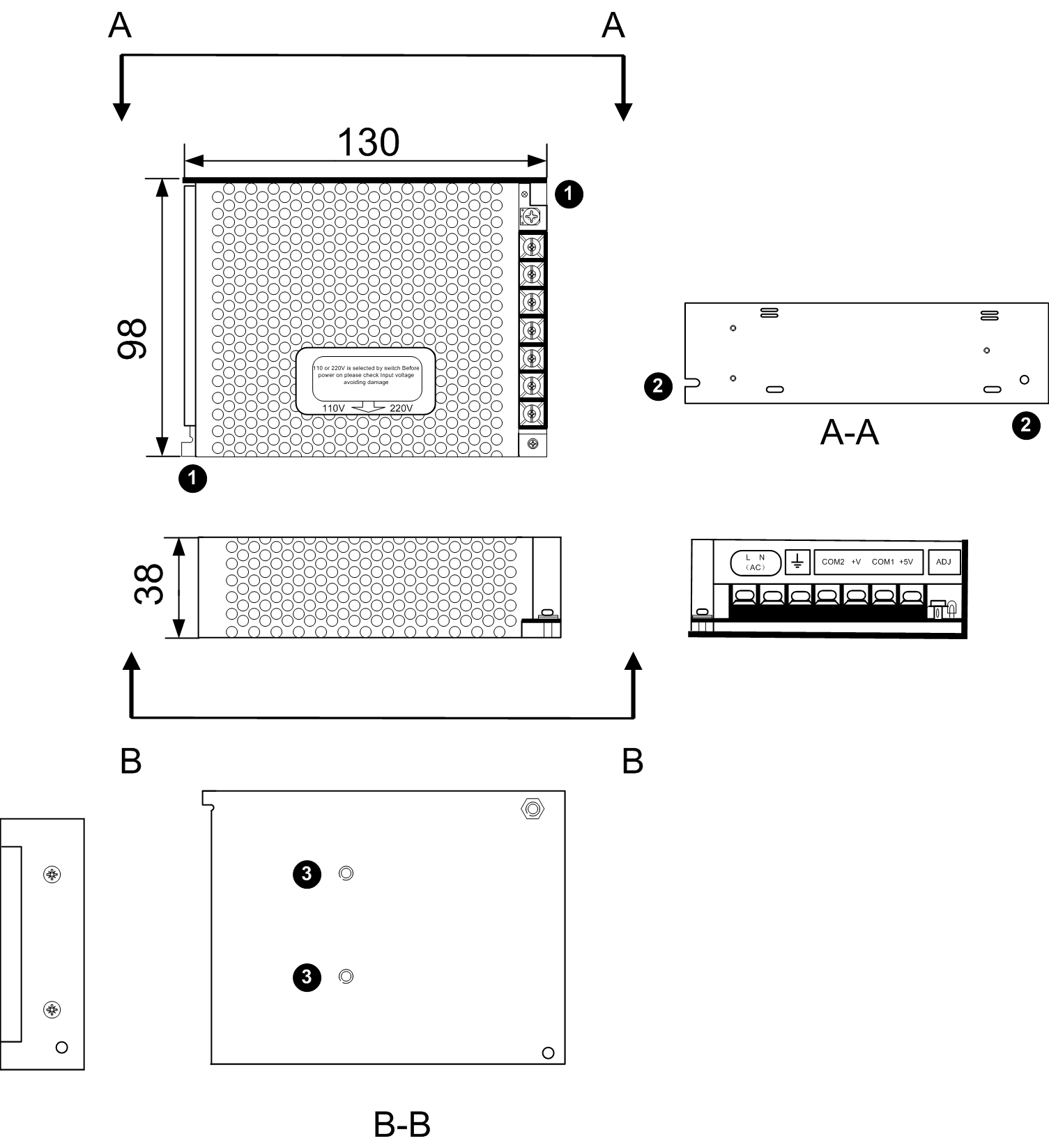

2.开关电源（单位mm）

型号D-30BGD，外形尺寸见下图：

安装方式可以根据需要选择三种安装方式：

a. 图中u标记处使用M2螺丝和螺母正面安装。

b. 图中v标记处使用M3螺丝和螺母侧立安装。

c. 图中w标记处使用M2螺丝由底部安装。

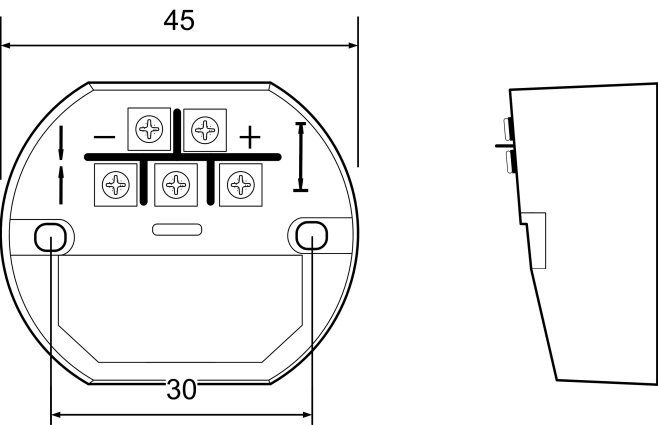

3、温度变送器（单位mm）

型号SBW，外形尺寸见下图（单位mm）：

■ 电器安装说明

控制器电气参数表：

开关电源电气参数表：

温度变送器电气参数表：

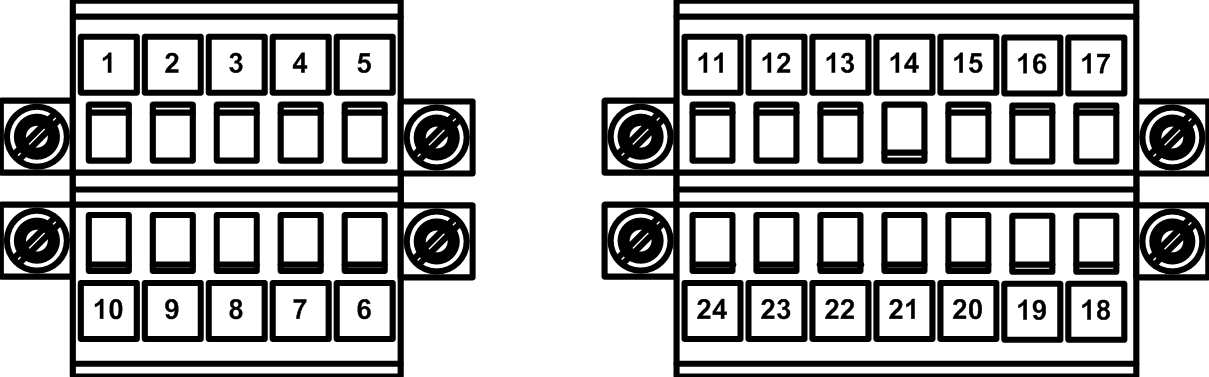

主控制器端子编号如下：

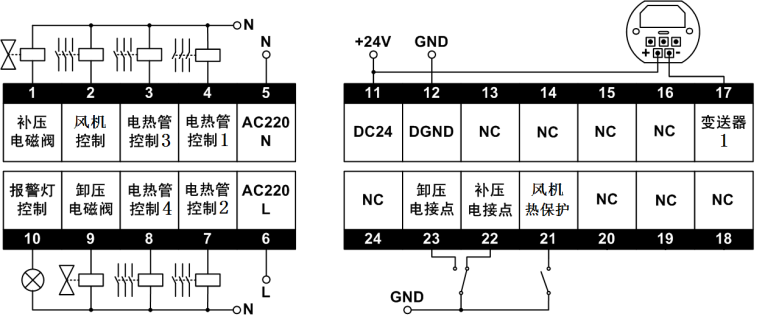

控制器端子标签如下：

*电源输入部分：

控制器电源分为两部分：控制器系统电源和驱动控制电源。

1. 控制器系统电源

端子11（连接+24V）和12（连接GND）为控制器供电输入。

若使用开关电源S-35-24，则端子11连接+V，端子12连接-V。

2. 驱动控制电源

端子5和端子6为驱动控制电源输入。可以接入220V交流电，也可以接入24V直流电。

标签图中所示，左侧两个5针端子为外部驱动输出。控制器内部为共L（若采用DC24V供电则为共+24V）设计。所以，外部控制元件（电磁阀、接触器或中间继电器等）的控制电必须一致（即全部为AC220V或全部为DC24V）。并且，外部控制元件电气配线必须采用共N（若采用DC24V供电则为共GND）方式。

*驱动输出输出部分：

标签图中所示，左侧两个5针端子为外部驱动输出。

端子1/2/3/4/7/8/9/10，安装标签说明连接相应的外部控制元件：

< 端子1 >  连接补压电磁阀。

< 端子2 >  连接风机接触器的控制线圈。

< 端子3 >  连接3号加热管接触器。

< 端子4 >  连接1号加热管接触器。

< 端子7 >  连接2号加热管接触器

< 端子8 >  连接4号加热管接触器

< 端子9 >  连接卸压电磁阀。

< 端子10 > 连接报警灯或中间继电器。

*温度信号输入：

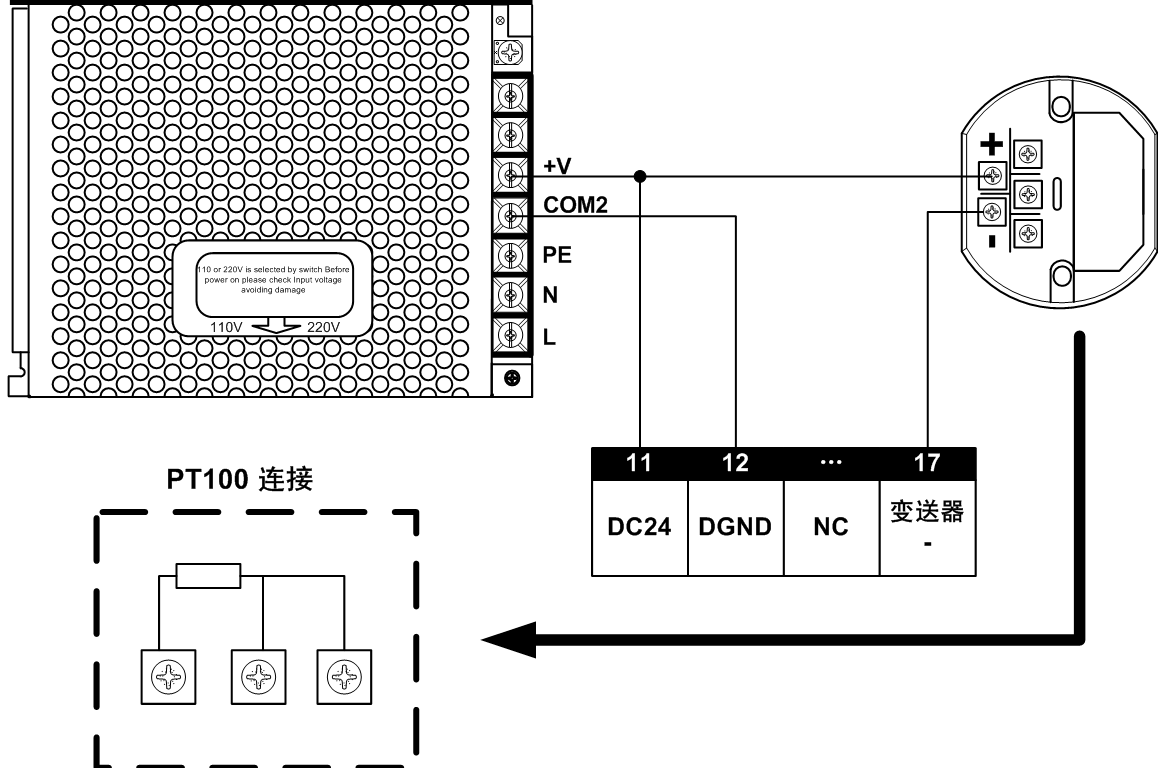

端子11、端子12和端子17的电气连接如下图所示：

三线制PT100连接请按上图所示。如采用两线制PT100，则务必将图示中右侧两个接线端子使用短线连接。

*检测信号输入：

< 端子22和端子23 > 连接电接点压力表的上限（23卸压）和下限（22补压），进行压力测量。公共接点连接开关电源的GND。

< 端子20 > 连接冷却泵热过载继电器辅助触点的常开触点，进行热过载检测。

< 端子21 > 连接循环泵热过载继电器辅助触点的常开触点，进行热过载检测。

如果未使用热过载继电器，则端子20和端子21空接即可。

■ 操作说明

1.操作界面：

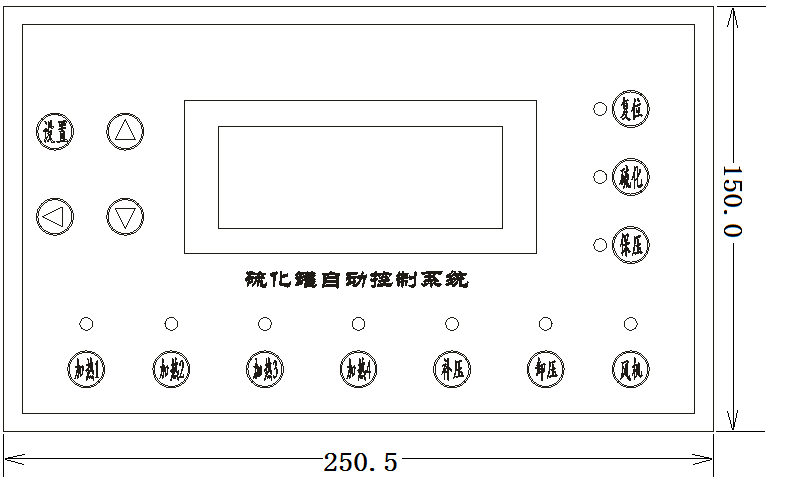

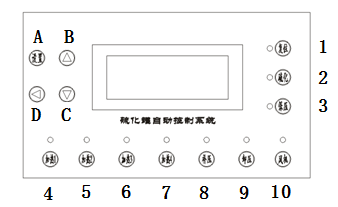

用户操作面板如下图：

左上角A/B/C/D为菜单键，下方1~10数字标注的按键为操作动作键。

*菜单键

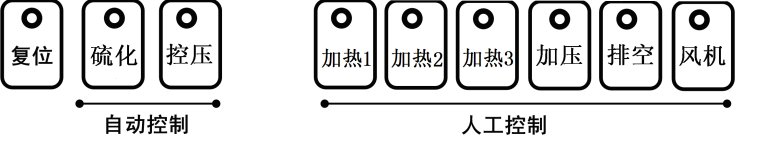

*操作动作键
